一、適用范圍
GCK低壓抽出式成套開關設備(以下簡稱開關柜)，適用于發電廠、冶金軋鋼、石油化工、輕工紡織、電力、機械、碼頭、大樓賓館等場所作為交流三相四線或三相五線制、額定工作電壓380V(400)、(660)，額定工作電流至4000A，額定頻率50(60)Hz電力系統的配電和電動機控制之用。
開關柜是經過全面型式試驗，并通過國家強制性產品3C認證。該產品符合GB7251.1《低壓成套開關設備和控制設備》、IEC60439-1《低壓成套開關設備和控制設備》等標準。

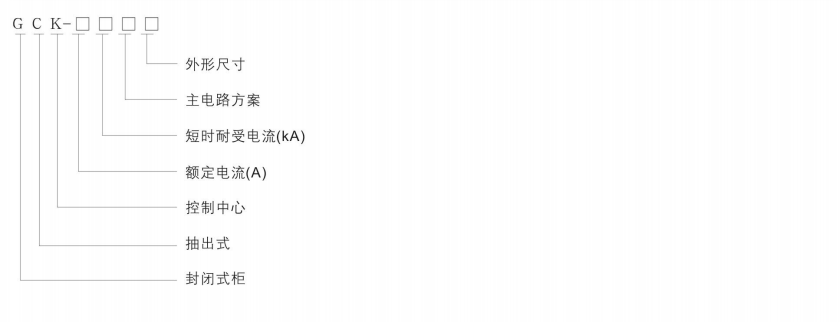

二、型號及其含義
三、正常使用條件
1、周圍空氣溫度不超過40℃，且在24h內測得的平均值不超過35℃，最低周圍空氣溫度-5℃；
2、安裝場地的海拔高度不超過2000m；
3、周圍空氣沒有明顯地受到塵埃、煙、腐蝕性和可燃性氣體、蒸氣或鹽霧的污染；
4、大氣條件：
空氣清潔，在最高溫度為+40℃時，其相對濕度不得超過50%。在較低溫度時，允許有較大的相對濕度。
例如：+20℃時相對濕度為90%。但應考慮到由于溫度的變化，有可能會偶然地產生適度的凝露。
5設備安裝時與垂直面的傾斜度不超過5°。
6設備應安裝在無劇烈振動和沖擊的地方。
注：用戶有特殊要求時可與我公司協商解決。
四、主要技術參數
五、結構特點
1、GCK的基本柜架為組合裝配式結構，柜架采用熱軋鋼STHC，FA型材利用角板定位，螺柱連接，無焊接結構，零部件的成型尺寸、開孔尺寸、設備間隙實行模數化。（模數E=20mm）
2、內部結構件采用鍍鋅處理。
3、外部結構件經酸洗磷化處理后，采用高壓靜電噴塑。
4、結構零件通用性強，機械強度高。
5、柜體上部為主母線室、前部為電器室、后部為電纜進出線室，各室間有鋼板或絕緣板作隔離，以保證使用安全。
6、機械聯鎖MCC柜抽屜小室的門與斷路器或隔離開關的操作手柄設有機械聯鎖，只有手柄在分斷位置時門才能開啟以保證安全，聯鎖機構帶有解鎖裝置，操作電工必要時可用解鎖裝置在通電情況下開啟小室門，檢視抽屜內部。
7、受電開關、聯絡開關及MCC柜的抽屜都具有三個位置:接通位置、試驗位置及斷開位置。
8、開關柜根據受電或聯絡需要可裝母線橋，母線橋離柜頂高度及母線橋的長度可根據用戶需要由我公司設計配套供應。

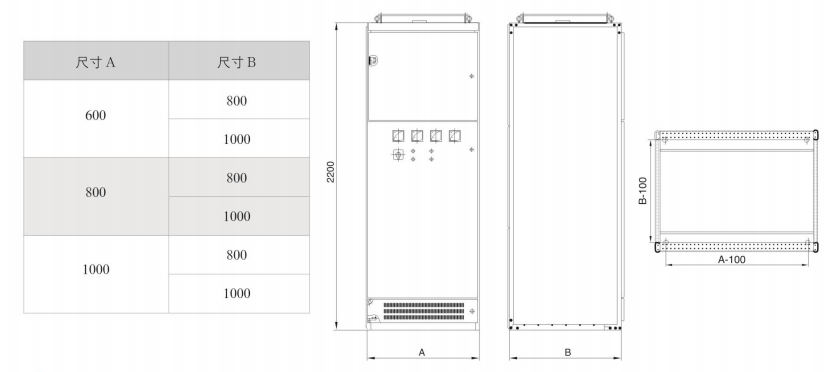

六、外形和安裝尺寸
七、供貨時應提供下列文件和附件：
1、合格證；
2、裝箱單；
3、使用說明書；
4、出廠檢驗報告；
5、有關電氣圖紙；
6、柜門鑰匙、操作手柄合同規定的備品配件；
7、主要元件的安裝使用說明書。
八、訂貨須知
訂貨時應提供下列資料；
1、主電路系統方案圖；
2、輔助電路電氣原理圖；
3、柜內元件清單（包括元器件型號、名稱、規格、數量）；
4、開關柜平面布置圖；
5、柜體顏色（如無要求按本公司標準供給）；
6、所需備品備件清單；
7、與產品正常使用不符的其它特殊要求。
